Model

MTMS101

MTMS102

MTMS103

MTMS104

Travel（mm）

X-axis

30

50

100

150

Y-axis

30

50

100

150

Maximum optical size (mm)

70×70

60×60

138×138

163×163

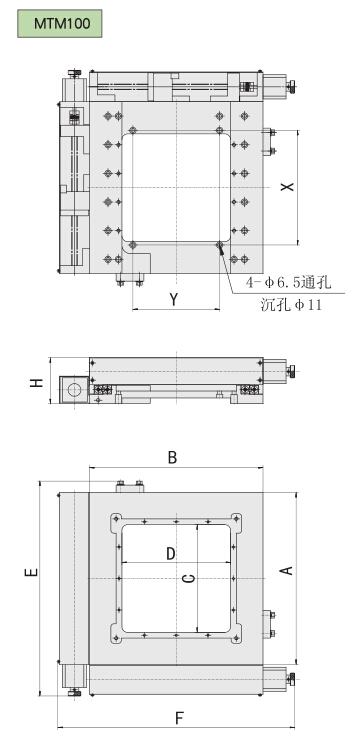

Table sizeA×B（mm）

200×200

155×155

300×300

350×350

Optical sizeC×D（mm）

88×88

90×90

188×188

238×238

H（mm）

80

35

80

80

Mounting holeX×Y （mm）

100×50

125×50

200×150

250×200

Size E×F(mm)

275×310

254×254

375×410

435×465

Screw pitch(mm)

1

1

4

4

Resolution(mm)

0.000078

0.0032

0.00032

Resetting positioning accuracy(mm)

＜0.003

＜0.005

Stepper motor（1.8°）

42stepper motor

28 stepper motor

42 stepper motor

Loading capacity(kg)

10

5

20

20
