HBRD普通阻尼隔振平臺

●推力軸承調節裝置；

●復合振動隔離器，隔絕一般振動

●落地式支撐結構設計可承受較大負載

●支架調節裝置可完成 ±10mm 調節

產品介紹
產品參數

1、特點：結構堅固，價格相對較低，維護調整工作量少，對高頻振動有較好的隔振效果。

2、適用場景：廣泛應用于光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量?jī)x器等領域。

3、臺面內部通常采用多層夾心式結構，由上臺面、蜂窩狀支撐結構和底面組成，上臺面一般為高導磁不銹鋼材料或弱導磁不銹鋼臺面。蜂窩狀支撐結構可以降低平臺整體重量，提高隔振性能。支撐部分采用剪切型多層復合橡膠隔振結構或阻尼隔震墊（如高分子復合橡膠等，能有效衰減振動能量，對高頻振動有良好的隔振能力）。

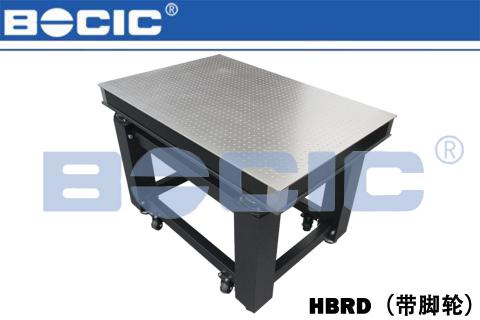

4、支架頂部采用復合型振動隔離器在一定條件下可隔離來自地面的振動，普通阻尼隔振支架如需帶腳輪，頂部則為復合減振器，底部則安裝調節裝置；如不帶腳輪則頂部為調節裝置；搭配光學平臺使用，推薦對于振動要求低的儀器使用，支架可定制無磁材質。

型號	尺寸	臺面厚度	支腿數量	支腿外形	孔間距	臺面重量
HBRD-06-06	600×600	100	4	120×120	25×25	≈45
HBRD-09-06	900×600	100	4	120×120	25×25	≈65
HBRD-12-06	1200×600	100	4	120×120	25×25	≈84
HBRD-10-08	1000×800	100	4	120×120	25×25	≈96
HBRD-12-08	1200×800	100	4	120×120	25×25	≈112
HBRD-12-10	1200×1000	100	4	120×120	25×25	≈140
HBRD-15-10	1500×1000	200	4	200×200	25×25	≈206
HBRD-20-10	2000×1000	200	4	200×200	25×25	≈276
HBRD-30-10	3000×1000	300	6	200×200	25×25	≈498
HBRD-15-12	1500×1200	200	4	200×200	25×25	≈248
HBRD-18-12	1800×1200	200	4	200×200	25×25	≈302
HBRD-20-12	2000×1200	200	4	200×200	25×25	≈334
HBRD-24-12	2400×1200	200	4	200×200	25×25	≈401
HBRD-30-12	3000×1200	300	6	200×200	25×25	≈597
HBRD-35-12	3500×1200	300	6	200×200	25×25	≈698
HBRD-20-15	2000×1500	200	4	200×200	25×25	≈418
HBRD-24-15	2400×1500	200	4	200×200	25×25	≈501
HBRD-30-15	3000×1500	300	6	200×200	25×25	≈748
HBRD-35-15	3500×1500	300	6	200×200	25×25	≈872
HBRD-40-15	4000×1500	300	6	200×200	25×25	≈998
HBRD-42-15	4200×1500	300	6	200×200	25×25	≈1048
HBRD-48-15	4800×1500	400	8	200×200	25×25	≈1360
HBRD-54-15	5400×1500	400	8	200×200	50×50	≈1530
HBRD-60-15	6000×1500	400	8	200×200	100×100	≈1701
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們

注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBRD-12-08B

●支腿外形尺寸：120×120mm或200×200mm；

●固有頻率:垂直< 8-16HZ；水平< 8-12HZ，(與實際負載相關 )；

●振幅:< 0.006mm；

●調節方式:手動扳手調平；

●臺面平面度<0.1mm/（600mm×600mm），臺面粗糙度<0.8μm；

●支腿承載:單根支撐承載 350kg（支腿邊長120mm時，承載200kg）；

●隔振方式:復合減振器

●標準整體高度：800mm（可定制）。
