概 述

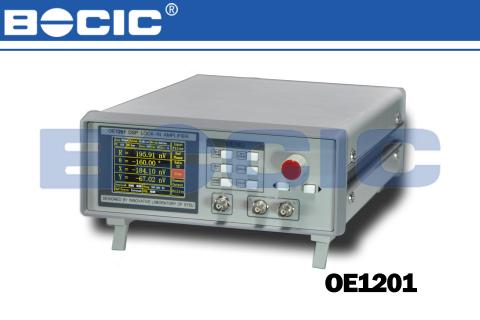

OE1201數字鎖相放大器是目前最新款高度集成的高精度測量產品，是一款高性能、高性價比的測量儀器。采用4核DSP架構數字調制、輸出濾波器以及低噪聲的位數模轉換器(ADC)、輔于nV底噪的前級設計，能夠精確、快速測量出淹沒在大噪聲中的有效信號分量。而且，OE1201鎖相放大器能夠同時測量輸入信號的幅度和相位信息，在測量精度、工作頻率范圍、信噪比、動態儲備等核心參數方面，均與國際同行業的頂尖技術相媲美。使得OE1201功能可以滿足多種科研及工業用途。

輸入信號通道

OE1201數字鎖相放大器中所采用新一代的低噪聲模擬前置放大器設計,能夠有效地處理差分信號或者單端信號，其等效輸入噪聲小于10nV/√Hz。本通道的輸入阻抗高達10M?，在滿量程輸出時能夠準確檢測1nV至1V的電平。此外，OE1201前端可設置為106或108V/A的電流增益，使其能夠應用于nA、pA等的微弱電流信號的測量。同時,OE1201設計了兩個性能卓越的陷波器（中心頻率為50/60Hz和100/120Hz)以限制工頻信號干擾。OE1201的動態范圍可以達到100dB以上，其可以根據輸入信號的幅度,可自動調節內部的可編程的增益放大器,以改變整個系統的動態儲備。

參考信號通道

OE1201數字鎖相放大器的參考信號可根據用戶的實際情況來靈活選擇，分為外部參考信號和內部參考信
號。當OE1201設為內部參考信號模式時，儀器內部的高精度振蕩器和數字合成算法能夠產生用于和輸入信號相乘的正弦波信號，此時的內部參考信號幾乎不會受到相位噪聲的影響。利用數字移相技術，內部參考信號的相位能夠達到0.01°的分辨率精度。本儀器的內部參考信號模式能夠在50 mHz至120 kHz的頻率范圍內正常工作。當OE1201設為外部參考信號模式時，正弦波信號和TTL邏輯電平可作為外部參考信號。外部參考信號的上升沿或者下降沿會觸發內部的鎖相環(PLL)。基于參考信號的頻率，OE1201可以對信號諧波進行檢測，其所能檢測到的最大諧波信號頻率是基頻的32767倍，但最大諧波頻率不能超過儀器的工作頻率120KHz。

顯示功能

OE1201選用3.5英寸的320×240分辨率的TFT彩色屏作為儀器的主顯示屏。直觀便捷顯示各種設置狀態以及測量結果，例如：信號的X值、Y值、R值、θ值。

振蕩器

鎖相放大器OE1201內部振蕩器能夠給儀器提供低失真度(–80dBc)的參考信號。單一正弦波參考信號的頻率可以從50 mHz變化至120kHz，同時所產生的參考信號的頻率分辨率能夠達到0.1mHz。利用OE1201的前面板或者計算機通信，能夠設定內部振蕩器所產生的參考信號的頻率和振幅。而當儀器選用外部參考信號模式時，內部振蕩器產生的信號與外部參考信號保持相位鎖定的關系。

信號發生器

基于16位的數模轉換器（DAC），OE1201能夠產生頻率范圍在50 mHz到120 kHz之內的正弦波信號，其信號的幅值和相位與儀器內部的振蕩器有關，可以通過儀器的控制目錄能夠設定儀器所產生的正弦信號的幅值。OE1201的信號發生器所能產生的正弦波信號的最大幅值為1 Vrms。

簡單易用的操作

OE1201的所有功能可以通過界面上的旋鈕以及左右鍵進行選擇,通過右欄的設置按鍵直接可以對響應的參數進行設置。本款儀器配備有對應的免費LabVIEW程序，能有效地使用OE1201的所有測試功能，包括設定儀器的合理控制參數和讀取并保存儀器所測的數據。這使得OE1201能 夠 簡 單 地 應 用 于 復 雜 的 科 學 實 驗 當 中 。 在LabVIEW的程序界面上，用戶能夠看到所有的控制命令和儀器反饋的響應。
